01意匠の変更について

カゴ内・乗り場操作盤

必要な情報を大きく、見やすく表示させました。
全体のデザインもスッキリとスタイリッシュなものを揃えています。
利用者目線に立ち、わかりやすさ・使いやすさを重視しました。

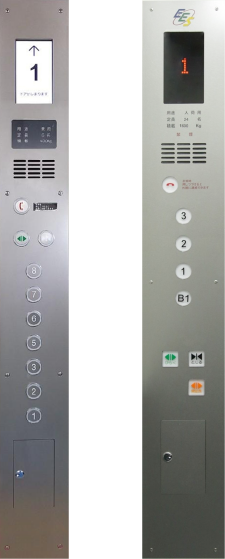

カゴ内操作盤
乗り場用操作盤
上部インジケーター
(乗場位置表示器)
乗り場用操作盤
上部インジケーター
(乗場位置表示器)
車イス用操作盤

ボタン

エレベーターの雰囲気に合わせてボタンをカスタマイズできるように様々な形、デザインを取り揃えております。

TBT35 PB68 PB12
行先階ボタン
非常ボタン
開閉ボタン
乗り場ボタン

02製品情報

ELCON-10

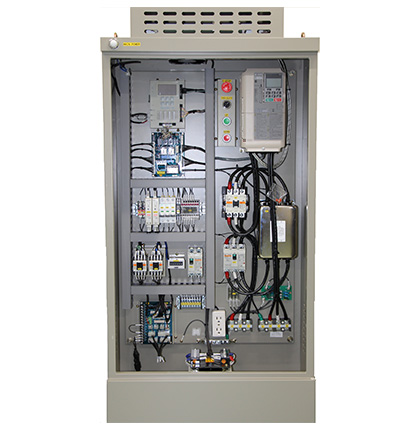

  • 制御盤01

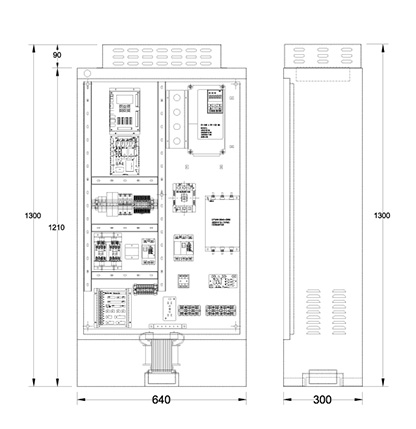

  • 制御盤(ELCON-10)の図面

基本仕様

電源三相/200V〜460V
周波数50/60Hz
メインCPUAVR32bit マイコン
最大階床数40停止(階)
最大速度〜120m/min
表示方式ドットマトリックス
制御タイプVVVFインバーター制御
用途乗用、人荷用、荷物用、自動車用
モーターIM/PM
通信方式シリアル通信

その他のオプション

  • 遠隔監視装置
  • 戸開走行保護装置
  • 停電時自動着床装置
  • マルチビームセンサー
  • 防犯カメラ
  • 2CAR対応
  • 車いす用仕様
  • 音声アナウンス

ELCON-10の機能

  • 各種管制運転対応

    戸開走行保護装置、地震管制、火災管制、停電管制

  • エラー検出権能(100種余り)

    エラー詳細情報を保存(500種確認可)

  • 各種設定・機能標準仕様可能

    不停止階設定、各階停止運転、スケジュール運転 、
    基準階(特定階待機)運転、開延長、台風時設定、専用運転、波晶画面対応

  • 運転制御ユニットのメインボードで 各設定が可能

    上記機能、アナウンス、暗証番号設定、階高測定

小荷物専用昇降機用制御盤

  • DWT外形図

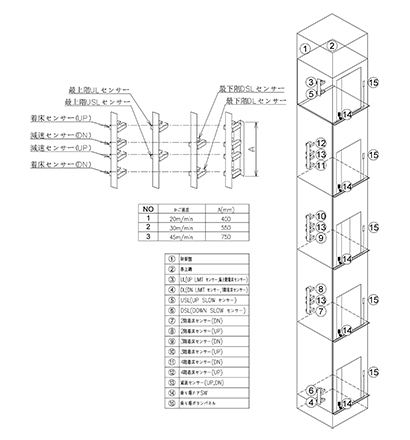

  • DWT設置参考図

基本仕様

電源三相/200V〜400V
周波数50/60Hz
速度15m/min〜45m/min
制御方法インバーター制御

基本機能

  • 使用中ランプ

    運転中、 及び戸開放時

  • かご位置表示ランプ

    乗場ボタン点灯による

  • 到着用ブザー

    到着後5秒

  • エラ一時ランプ

    使用中ランプが点滅

  • インターホン電源

    6Vか12VをCP内基板上で選択可

  • テスト運転機能

    CP内基板上にて終端階運転可

  • 巻上機空転防止機能

オプション

  • 非常停止用ボタン
  • 高調波対策
  • 乗場インジ表示
  • カウンター機能
  • パーキング機能
  • サービス階切離し機能
  • リモコン(手動運転用)
  • 音声アナウンス

カゴ内照明

エレベーターカゴ内照明すべてをLED化します。

カゴ内意匠

化粧フィルム・フロアのバリエーションをクリックすると、イラストに反映されます。

化粧フィルム
フロア
フロア

03安全性・利便性について

安全性・利便性

戸開走行保護装置(UCMP)
戸開走行保護装置(UCMP)

エレベーターの扉が開いたまま、動いた場合の事故を防ぐ二重安全装置です。 通常制御とは別の回路でエレベーターの異常な動きをチェックしていて、検知するとエレベーターを止めます。 エレベーターと人との挟まれ事故防止の目的になります。

停電時自動着床機能
停電時自動着床機能

停電が起きた時に、非常用バッテリーを使って最寄階に移動させ、
人が中に閉じ込められないようにする目的になります。
最寄階到着後は、停電が復旧するまでは通常運行は出来ません。

火災時自動着床機能

突然の停電でも、非常用バッテリーにより最寄り階までエレベーターを移動させ閉じ込めを回避します。着床後にドアは自動的に開き、一定時間経過後、自動的に閉まるようになります。かご内は非常灯が点灯し、開ボタンは使用可能です。停電が復旧すると自動的に正常運転に戻ります。

耐震対策工事

地震による被害を最小限に抑える為にロープの外れ止、レールの補強、制御盤や巻上機などの転倒防止対策をします。

遠隔通報装置対応

異常を感知した時に、エレベーターの保守会社や管理会社等に自動で通報がいきます。
通話をする場合は、別途の装置が必要です。

マルチビームドアセンサー
マルチビームドアセンサー

乗り降りの時に、センサーが人を検知するとドアを開かせます。 センサーが検知している間はドアは閉まりません。 高齢の方やお子様の乗り降りの時に安心です

各種設定

各エレベーターの使用用途に合わせて設定が可能です。
※特殊な機能に関しては予めの打ち合わせが必要な場合もあります。

音声案内の設定可能 行先階を音声やチャイムなどでお知らせします。
基準階への自動運転 任意の一定時間が経過すると、予め設定した階に自動で運転します。
台風時の最上階待機モード
(冠水防止)
台風で建物1階や地下などに水の被害が予想される場合、最上階待機モードになり冠水を防ぎます。
ドアの開閉待機時間の変更 扉の開閉時間を自由に設定できます。
開延長ボタンの追加 寝台用や荷物用などで主に使用されるボタンを任意に追加可能です
カゴ内照明のOFF時間変更 カゴ内照明の点灯時間を自由に設定できます。
キーやボタン操作で、
止まらない階を設定
予め設定した階に、不特定多数の人が行けないようにできます。 建物の都合で特定階を使えないようにする目的でも使用できます。
防犯カメラの設置 かご内に専用の防犯カメラを設置し映像を記録。
かご内を監視することで、防犯対策に効果を発揮します。
専用・独立運転 乗場の呼び登録が不可になり、カゴ内の呼びのみに応じて動くようになります。
行先階ボタン
キャンセル機能設定
間違った行き先階ボタンを押してしまった場合に、キャンセルできる機能です。
ホテルや福祉施設等での
特別機能対応可能
暗証番号やカードキーでエレベーターの使用を制限する。 特定階では、エレベーターを呼べないように設定する。 客室に行く前に必ずフロントのある階で一度停止する。 などの設定が可能です。詳しくはご相談下さい。
